聚酯增塑劑用于橡膠制品，能賦予橡膠以硫化耐熱性、耐油性、抗溶脹性和耐遷移性，能改善膠料加工工藝性能，如降低膠料的粘度，提高硫化的回彈性和伸長(zhǎng)率，對(duì)膠料的拉伸強(qiáng)度和撕裂強(qiáng)度下降較小，常用于苯乙烯—丁二烯橡膠和丁腈橡膠制品中。

  在EVA—VC接枝共聚樹(shù)脂中，聚酯增塑劑可作為硬質(zhì)改性劑使用，用于PVC門(mén)、窗等異型材配方中，加量6~10份聚酯增塑劑作為助劑后，其制品的耐候性、沖擊性優(yōu)良；聚酯增塑劑在軟PVC制品中，加量能達(dá)到20%~70%。用聚酯增塑劑生產(chǎn)出特種丁腈橡膠粉末，可用于PVC、ABS樹(shù)脂、酚醛樹(shù)脂等的改性劑，能增加材料韌性和改善冷沖擊性。聚酯增塑劑生產(chǎn)的丁腈粉末是制造耐油制品較理想的原材料，將聚酯增塑劑用于PVC改性劑，將生產(chǎn)的PVC改性劑用于硬質(zhì)PVC配方內(nèi)，能改善PVC樹(shù)脂的脆性，起到極好的增韌效果。聚酯增塑劑用于PVC材料，具有優(yōu)良的加工性能與耐擦傷性，特別適用于耐油、水的各種塑料制品。

  聚酯型增塑劑在PVC使用過(guò)程中，必須使PVC樹(shù)脂與液體增塑劑（DOP）完全吸收后再加入高分子聚酯增塑劑，具體操作方法是在混煉機(jī)內(nèi)的PVC完全吸收增塑劑呈干粉狀時(shí)，再加入聚酯增塑劑。如果將PVC樹(shù)脂、DOP、聚酯增塑劑同時(shí)加入，則聚酯增塑劑在PVC之前會(huì)首先吸收DOP等到其他增塑劑，這樣會(huì)導(dǎo)致PVC塑化不完全，產(chǎn)品的加工性能和PVC制品的特性都會(huì)下降。在配方中加入DOP的作用是與聚酯起到增塑的協(xié)同作用，提高PVC制品的性能，聚酯增塑劑能對(duì)產(chǎn)品的質(zhì)量的改觀起到不可替代的作用。在配方中加入量在15份以上，聚酯增塑劑就能使制品的特性有較大的提高。

  硬質(zhì)（制品）PVC透明粒子（粒料）依制品性能的不同其配方也不同。詳見(jiàn)如下：

一級(jí)B、二級(jí) 一般軟制品

  聚氯乙烯軟管成型主要用懸浮法PVC SG2、SG3和SG4型樹(shù)脂，然后再按聚氯乙烯軟管的應(yīng)用條件需要，適當(dāng)加入不同比份的增塑劑、穩(wěn)定劑、潤(rùn)滑劑和其他一些輔助料，組成用料配方。

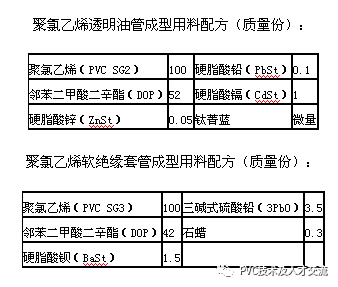

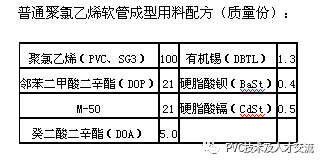

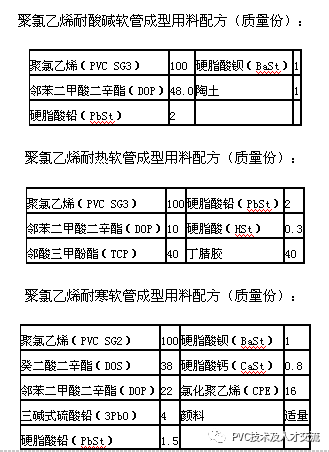

不同用途與特性的聚氯乙烯軟管用料參考配方如下。

本文章摘于“PVC技術(shù)及人才交流”
